Геометрические построения по сфероиду
В программе ZuluGIS 8.0 и предыдущих версиях, а также в ZuluGIS 2021 до версии 10.0.8426, создание объектов с использованием геометрических построений, в случае если проекция карты была мировая (Меркатор WGS 84), было невозможно. Размеры указывались по проекции, не учитывая реальные размеры по сфероиду и чем дальше от экватора создавались объекты, тем больше был коэффициент пересчета проекции. На рисунке 1 показан участок, нарисованный в слое с проекцией мира Меркатор WGS 84, его реальный размер 53.14 метров (длина по сфероиду), а в проекции его длина 105.97 метров, соответственно коэффициент пересчета проекции 53,14/105,97=0,50.
В текущей версии все построения, по умолчанию, производятся по сфероиду – в натуральной величине и впредь, таких проблем не будет. Проверить по каким размерам у вас производится ввод можно в настройках слоя (подробнее...)

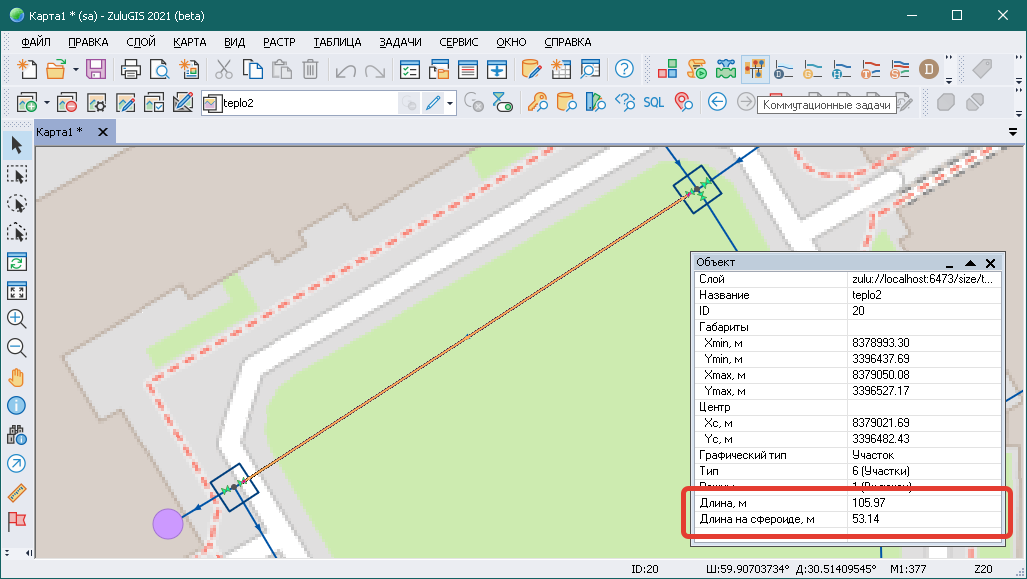

Рисунок 1 Сравнение длины по сфероиду и по проекции
Единый масштаб объектов слоя и надписей, вне зависимости от проекции
В программе ZuluGIS 8.0 и предыдущих версиях, а также в ZuluGIS 2021 до версии 10.0.8426 при изменении проекции карты с местной (Поперечная Меркатора Гаусса-Крюгера) на мировую (Меркатор WGS 84) и наоборот, символы и надписи отображались разных размеров (масштаба).
К примеру, если изначально проекция карты была местная (Поперечная Меркатора Гаусса-Крюгера) и вы настраивали масштаб всех условных обозначений и надписей, при изменении проекции карты на мировую (Меркатор WGS 84), а также при публикации данных для ZuluGIS Online и ZuluGIS Mobile, размеры символов и надписей становились меньше. Это вводило пользователей заблуждение и мешало однозначной настройки условных обозначений элементов инженерных сетей, пример показан на Рисунке 2.

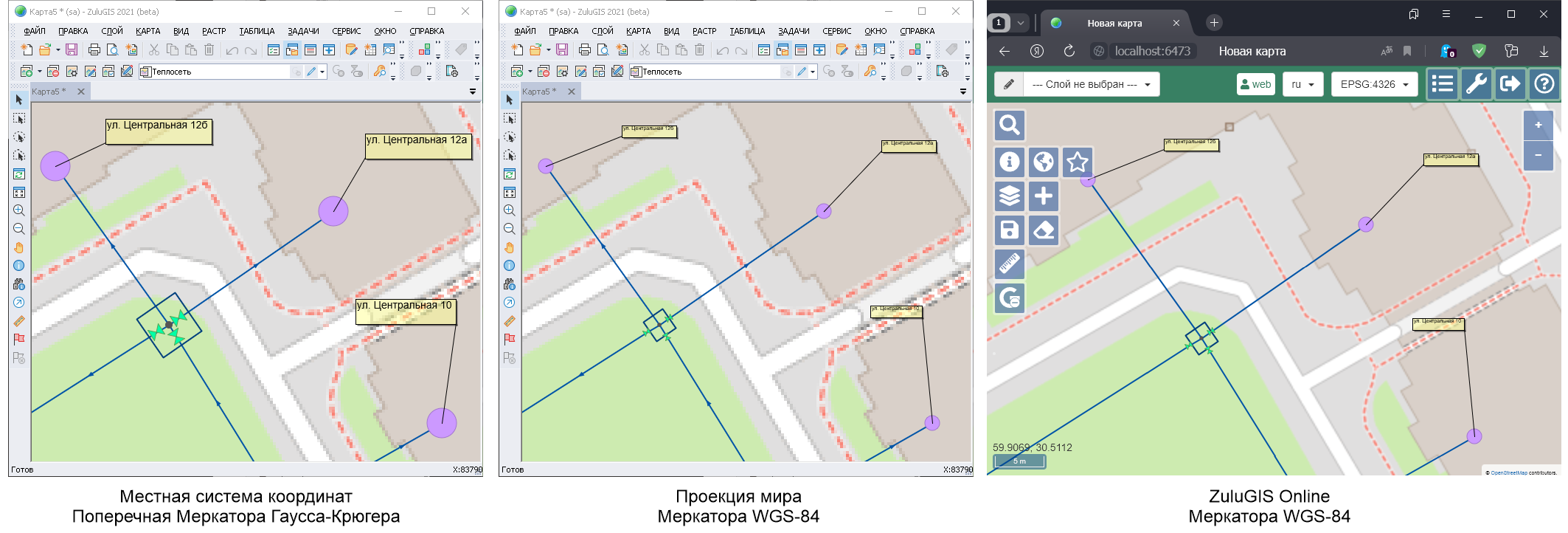

Рисунок 2 Разные размеры объектов слоя и надписей в зависимости от проекции - Исправлено в текущей версии
В случае, когда изначальная проекция карты была мировая (Меркатор WGS 84), а затем её меняли на местную, масштаб линий, символов и надписей становились больше, что также мешало при печати карты и экспорте данных декартовые системы координат, к примеру в AutoCAD.
На текущий момент масштаб отображения линий, символов и надписей унифицированы и не зависят от параметров проекции карты. А значит все надписи и условные обозначения элементов инженерных сетей будут одинаковы в настольной версии ZuluGIS, в мобильной версии ZuluGIS Mobile, в ZuluGIS Online. После обновление программы, размеры символов будут автоматически пересчитаны и в некоторых случаях потребуется единоразовое масштабирования элементов слоя, коэффициент пересчета размеров зависит от коэффициент пересчета проекции (см. Рисунок 1)
Масштабирование элементов слоя
Новая функция позволяет одновременно изменить размеры всех объектов и надписей в одном месте.
Данная функция доступна пользователям через пункт основного меню системы Слой|Операции|Изменить масштаб элементов (подробнее...)
