Подключение данных высотных отметок SRTM3


Пред.		След.

Данные SRTM3 съемки возможно скачать из открытых источников, они являются файлами формата *.hgt. Далее для использования этих данных в системе в качестве слоя рельефа их надо подключить с одновременным созданием слоя. Перед подключением скачанную информацию необходимо разархивировать!

Примечание

После создания слоя высотных отметок в дальнейшем он может быть использован для автоматического снятия геодезических отметок у инженерных сетей (подробней об этом можно знать в соответствующей справке: ZuluHydro https://www.politerm.com/zuluhydro/webhelp/index.html#auto_geo.html, ZuluThermo https://www.politerm.com/zuluthermo/webhelp/index.html#auto_geo.html, ZuluDrain https://www.politerm.com/zuludrain/webhelp/index.html#auto_geo.htm, ZuluSteam https://www.politerm.com/zulusteam/webhelp/index.html#auto_geo.htm).

	Примечание
	Видео урок по работе с SRTM3 данными можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/relief/ReliefSRTM/.

Для подключения скачанных данных надо произвести следующие действия в ZuluGIS:

Выполнить команду меню Карта|Рельеф|Подключить данные SRTM3. Откроется диалог подключения данных.
В строке Название слоя указать пользовательское название для слоя высотных отметок.
С правой стороны от строки Папка с файлами HGT нажать кнопку Обзор и указать каталог, в котором расположены файлы съемки (*.hgt).
Нажать кнопку Сохранить, задать имя файла для слоя высотных отметок.
Если созданный слой необходимо сразу добавить в карту то установить опцию Добавить в карту.

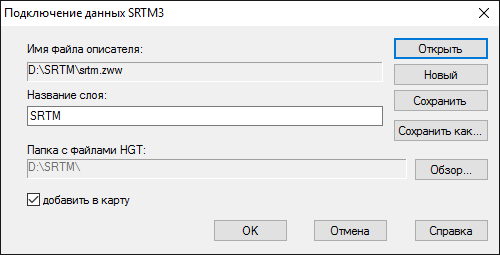

Рисунок 458. Диалог подключения данных SRTM3
Нажать кнопку ОК, которая запустит создание слоя высотных отметок на основании указанных данных.

В результате проделанных действий будет создан файл с расширением *.zww, при загрузке его в карту он будет выглядеть следующим образом:

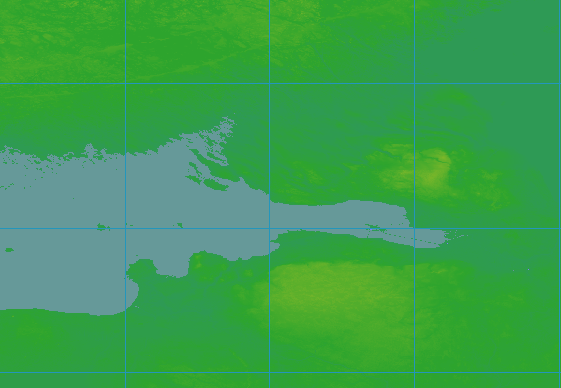

Рисунок 459. Карта с загруженным слоем высотных отметок

Если слой отметок активный, то при щелчке мыши в любой его области в окне Объект будет отображаться следующая информация:

ID плитки.
LAT, градусы - широта.
LON, градусы - долгота.
Zc, м - и высота точки, занесенная в ячейку.
Z, м - уточненная высота, именно она используется при считывании высот, данная высота выведена на основе анализа высот соседних ячеек.

На рисунке выше для наглядности отображена градусная сетка с шагом 1х1 градус, в каждой клетке которой находится отдельная плитка (включить сетку можно через меню Карта|Настройка|Проекция карты, раздел Градусная сетка).

Созданный файл *.zww функционально представляет собой только ссылку на данные, если файл открыть, например с помощью блокнота, то можно увидеть, что он содержит три строки, в которых указан тип данных, название файла и относительный путь до данных:

      Type: SRTM3
      Title: Высотные отметки
      Folder: .\

	Примечание
	Для того чтобы использовать файл высотных отметок c ZuluServer предварительно необходимо все данные перенести на сервер и затем опубликовать.
