Сетка по слою

Сетка по слою может быть построена в нескольких вариантах: по габаритам слоя, по объектам слоя и по выпуклой оболочке слоя. Так же возможно сетку строить не по всем объектам а только по выделенным, тогда объекты необходимо выделить заранее.

Для создания сетки по слою необходимо:

  1. В меню Карта выбрать команду Операции|Сетку по слою.

  2. В открывающемся списке Исходный слой выбрать слой, по которому создается сетка.

  3. В строке Слой для записи в первой строке задать имя файла, в который будет записываться создаваемая сетка (используйте кнопку Обзор... для открытия стандартного окна выбора файла), во второй строке при необходимости можно заменить пользовательское название слоя.

  4. В разделе Сетка задать: Шаг создаваемой сетки в сантиметрах, точку начала координат - Опорная точка.

  5. Выбрать опцию По слою.

  6. Если требуется чтобы сетка создавалась по выделенным заранее объектам установить флажок Группа.

  7. Из списка выберите каким вариант построения сетки, в зависимости от выбранного варианта будет применен определенный алгоритм построения сетки:

    • Габариты - по габаритам слоя;

    • Объекты - по объектам слоя;

    • Выпуклая оболочка - по выпуклой оболочке.

  8. Для того, чтобы созданный слой-сетка сразу был загружен в текущую карту установить флажок Добавить в карту.

  9. Для запуска процесса создания сетки нажмите кнопку ОК.

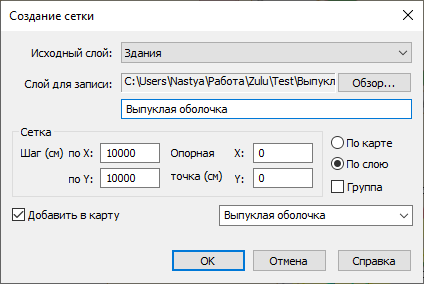

Пример диалога создания сетки

Рисунок 274. Пример диалога создания сетки


В результате операции будет создана в виде отдельного слоя, и если была отмечена опция Добавить в карту, то слой сетки автоматически загрузится в активную карту.

[Примечание]Примечание

При необходимости созданный слой может быть или исключен из карты или удален с диска.
