Добавление объекта на участок без его разбиения

В результате данной операции на участок сети будет добавлен (прикреплен) символьный объект, при этом разбиение участка не происходит. Такая операция может понадобиться в том случае, когда участок требуется пометить символом. В инженерных сетях таким символом может случить например символ аварии на участке.

Для добавления символа на участок без его разбиения надо:

  1. Сделать редактирования слоя слой, в котором будут производиться изменения ().

  2. Включить режим редактирования узлов ().

  3. Символьный объект привязывается к точке перелома (узлу) участка, поэтому если точки перелома нет, то ее необходимо сначала добавить. Для этого надо подвести курсор к нужному месту на участке и удерживая клавишу Ctrl сделать по нему щелчок левой кнопкой мыши (a).

  4. Для открытия меню типовых объектов нажать кнопку и выбрать в списке символ для добавления.

  5. Подвести курсор с символом к точке перелома участка и удерживая клавишу Ctrl на клавиатуре сделать щелчок левой кнопкой мыши по нему. В результате выбранный символ будет прикреплен к указанной точке перелома участка. Для того чтобы были видны все узлы сети можно нажать кнопку .

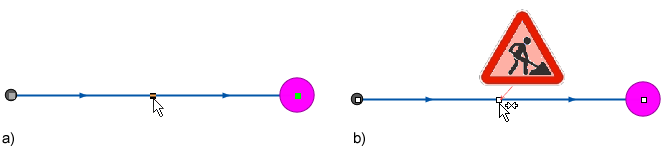

    Иллюстрация процесса добавления объекта на участок без его разбиения

    Рисунок 424. Иллюстрация процесса добавления объекта на участок без его разбиения


[Примечание]Примечание

Открепить символ от участка можно в режиме перемещения объекта () с нажатой клавишей Shift.
