Удаление точки перелома (узла)

Ошибочно введенный или лишний узел на участке можно удалить, либо указывая удаляемую точку на карте, либо указывая ее в панели свойств.

Для удаления точки перелома первым способом нужно:

  1. Сделать слой сети редактирования слоя ().

  2. Установить режим редактирования элементов объекта ().

  3. Выделить удаляемую точку перелома, для этого надо сделать щелчок левой кнопкой мыши на ней. Нажать на панели инструментов кнопку или на клавиатуре кнопку Delete. Так же можно щелкнуть правой кнопкой мыши и в появившемся контекстном меню выбрать пункт Удалить точку перелома.

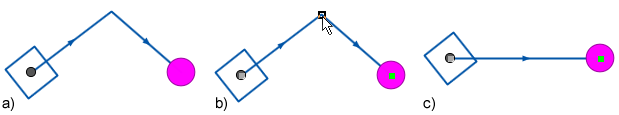

    Иллюстрация процесса удаления точки перелома

    Рисунок 429. Иллюстрация процесса удаления точки перелома


Возможен второй способ удаления точки перелома:

  1. Нажать кнопку Панель свойств . В правой части экрана появится окно Свойства.

  2. Установить режим редактирования элементов объекта ().

  3. Подвести курсор к участку, на котором находится удаляемая точка, нажать левую клавишу мыши. В окне свойств отобразятся параметры участка: координаты начальной, конечной и промежуточных точек, длина и азимут промежуточных отрезков.

  4. Перемещаясь в окне Свойств, точки соответствующие строке, на которой находится курсор, будут выделяться черным квадратом.

  5. Поставить курсор на строку, характеризующую удаляемую точку и нажать на клавиатуре комбинацию клавиш Ctrl+Delete (b).

  6. Выделенная точка и строка, соответствующая ей удалится, а отрезок выпрямится (c).

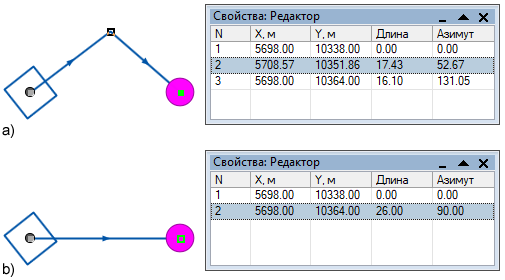

    Иллюстрация процесса удаления точки перелома с помощью панели Свойства

    Рисунок 430. Иллюстрация процесса удаления точки перелома с помощью панели Свойства
