Разделение линий на отрезки

Операция позволяет разделить линии на отрезки, разделение линий будет производиться в точках перелома (там где проставлены узлы). После разделения отрезки будут прицеплены к друг другу (при необходимости их можно отцепить), но при этом каждый отрезок уже является самостоятельным объектом со своим ID.

Для разделения линий на отрезки надо:

  1. Сделать редактируемым слой, в котором надо проделать эту операцию ().

  2. Любым известным способом выделить линии (комбинация клавиш Ctrl+A используется для выделения всех объектов слоя).

  3. Выбрать пункт главного меню Правка|Разделить линии на отрезки.

Если необходимо разделить отрезки только одну линию, то можно воспользоваться таким вариантом:

  1. Сделать редактируемым слой, в котором надо проделать эту операцию ().

  2. С помощью режима узлы выделить линию.

  3. Сделать щелчок правой кнопкой мыши и в открывшемся контекстом меню выбрать пункт Разделить на отрезки.

[Примечание]Примечание

  • Имеется возможность настроить правила редактора на разделение на отрезки, в результате применения которых при разделении линейного объекта на отрезки запись базы данных будет либо скопирована либо добавлена пустая.

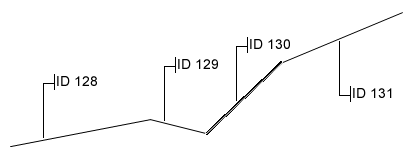

На рисунке ниже можно увидеть линию, разделенную на отрезки, видно что каждый отрезок является отдельным объектом со своим ID:

Разделение линии на отрезки

Рисунок 387. Разделение линии на отрезки
