Подтягивание концов линий к узлам

В системе имеется возможность автоматического подтягивания концов линий к узлам. Такая операция может потребоваться после импорта слоя тепловой (водопроводной) сети из какого либо обменного формата, когда сеть состоит из линий (примитивных или типовых) и узлов.

Для автоматического подтягивания концов линий к узлам надо:

  1. Сделать редактируемым слой, в котором надо проделать эту операцию ().

  2. Любым известным способом выделить линии (комбинация клавиш Ctrl+A используется для выделения всех объектов слоя).

  3. Выбрать пункт главного меню Правка|Концы линий к узлам.

  4. В появившемся окне задать диапазон в котором система будет подтягивать концы линий к узлам.

    Окно задания окрестности

    Рисунок 382. Окно задания окрестности


  5. Нажать кнопку ОК, после чего система подтянет все концы линий к узлам в заданном диапазоне.

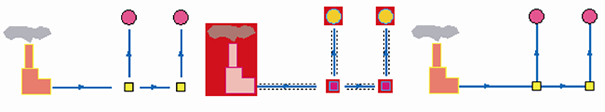

Иллюстрация процесса подтягивания концов линий к узлам

Рисунок 383. Иллюстрация процесса подтягивания концов линий к узлам
