Построение изолиний (горизонтальных разрезов)

Построение изолиний возможно как для TIN так и для SRTM рельефа.

Изолинии – это линии одного уровня. Построение изолиний – эффективный способ идентификации мест с одинаковым значением высоты. Изолинии полезны также при представлении поверхности, поскольку они позволяют визуализировать плоские и крутые участки поверхности по расстоянию между изолиниями.

В ZuluGIS изолинии строятся по слою рельефа и затем сохраняются в отдельный векторный слой.

К построенным изолиниям может быть применена операция сглаживания, после применения которой будут сглажены прямые ребра и ломаные углы изолиний, угловатая форма будет заменена плавными линиями.

[Примечание]Примечание

С построением изолиний по TIN рельефу можно познакомится в видеоуроке по ссылке: https://www.politerm.com/videos/relief/relief_create/.

Построение изолиний по SRTM рельефу рассмотрено в следующем видео: https://youtu.be/6i0QBX3zTes.

Изолинии строятся либо по всему слою, либо по выделенной заранее области. Если требуется построить изолинии по области, то для ее выделения надо на панели Рельеф нажать кнопку Задать регион - . После чего указать область построения. Область задается аналогично многоугольнику. Точки области фиксируются нажатием левой кнопки мыши, для окончания ввода региона выполните двойной щелчок левой кнопкой мыши, при этом первая и последняя точка будут соединены по прямой линии. Для отмены последней введенной точки щелкните правой кнопкой мыши и выберите в появившемся контекстном меню пункт Отменить последнюю точку.

Для построения изолиний:

  1. Выполните команду меню Карта|Рельеф|Построение изолиний. Откроется диалог построения изолиний.

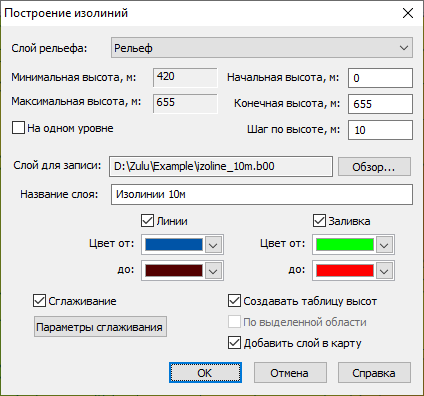

    Диалог «Построение изолиний»

    Рисунок 462. Диалог «Построение изолиний»


  2. В списке Слой рельефа выберите слой для построения изолиний.

  3. Установите начальную высоту, конечную высоту, шаг рельефа в соответствующих полях. В том случае, если необходимо построение изолиний только на одном уровне, установите флажок На одном уровне и задайте начальную высоту.

  4. В строке Слой для записи нажмите кнопку Обзор..., укажите путь и имя файла создаваемого слоя изолиний в стандартном диалоге выбора файлов и нажмите кнопку Сохранить.

  5. В поле Название слоя введите пользовательское название для слоя изолиний, по умолчанию оно точно такое же как у имени файла.

  6. Изолинии могут быть построены в виде полилиний и/или полигонов, установите требуемый флажок и задайте цвет изолиний в полях Цвет от и до.

  7. Если построенные изолинии требуется сгладить, то надо поставить опцию Сглаживание и для задания параметров сглаживания нажать соответствующую кнопку. Параметры сглаживания настраиваются аналогично параметрам сглаживания объектов, подробно о настройках можно узнать в разделе «Сглаживание геометрии объекта».

  8. При необходимости создать таблицу высот установите флажок Создавать таблицу высот.

  9. Если созданный слой изолиний должен быть сразу добавлен в карту, то установите флажок Добавить слой в карту.

  10. Для завершения создания слоя изолиний нажмите кнопку ОК. Кнопка Отмена закроет диалоговое окно Построение изолиний без сохранения изменений.

На рисунке ниже показан слой изолиний, в котором изолинии строились с шагом по высоте в 10 м, изолинии построены в виде полилиний и полигонов.

Слой изолиний

Рисунок 463. Слой изолиний
