Правила на разбиение участка символом


Пред.		След.

Разделение участка инженерной сети символьным объектом возможно с различными настраиваемыми параметрами:

для линейного объекта (участка):
- добавление пустых записей для новых объектов;
- копирование записи с разбиваемого участка (то есть копирование всех полей);
- пропорциональное разделение значения поля линейного объекта, например для участка сети поле длина будет разделено пропорционально делению самого участка символом;
- копирование определенных полей, указанных в правилах;
- очистка полей, указанных в правилах;

для символьного объекта (объект, которым производится разделение участка):
- добавление пустых записей для новых объектов;
- занесение высотной отметки с карты (геодезическую отметку возможно считать только при наличии слоя рельефа с высотными отметками);
- занесение имени пользователя (при использовании локальной версии в поле будет написано local, при использовании серверной версии в поле будет внесено имя пользователя добавившего объект);
- занесение даты изменения (вносится дата и время добавления объекта);
- внесение значения по умолчанию (настраивается самостоятельно значение для внесения).

Для настройки правил на разбиение участка символом:

Выберите пункт меню Слой|Структура слоя... или нажмите на панели инструментов кнопку .
Перейдите на вкладку Правила|Редактор. Щелкните правой кнопкой мыши в правой части окна и выберите Добавить операцию или сделайте двойной щелчок левой кнопкой мыши на пункте Операции редактирования.

Рисунок 192. Добавление правила
В открывшемся окне доступных операций выберите операцию Разбиение участка символом.

Рисунок 193. Доступные операции
В окне структуры отобразится операция Разбиение участка символом. Далее отдельно добавляются правила для линейного и символьного объекта.

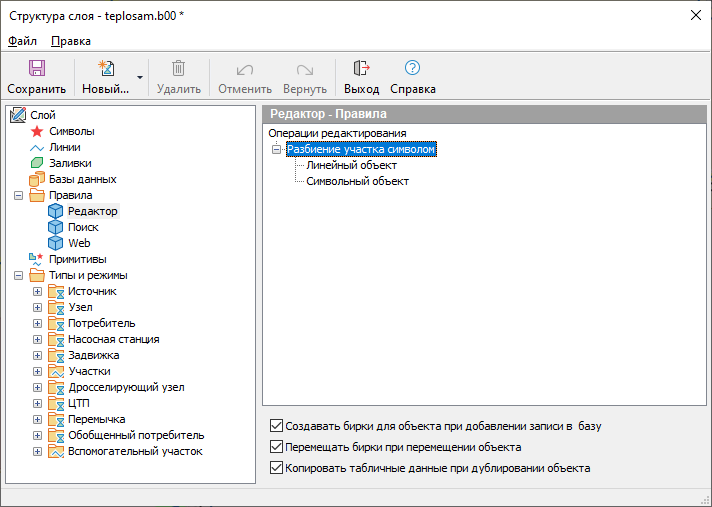

Рисунок 194. Окно структуры
Чтобы добавить правила линейным объектам сделайте двойной щелчок левой кнопкой мыши по пункту Линейный объект. Откроется окно выбора базы данных. В верхнем разделе укажите базу данных линейного объекта. При выборе пункта <любая> (по умолчанию) указанные дальше действия будут применяться ко всем базам линейных объектов слоя. Из списка Действие с записью укажите действие для записей выбранной базы:
- Добавить пустую запись;
- Копировать запись.
Для подтверждения действий нажмите кнопку ОК.

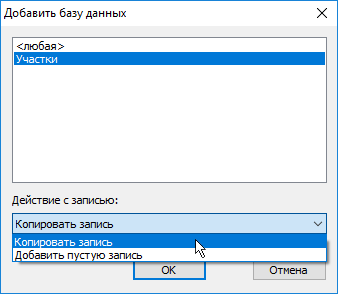

Рисунок 195. Выбор базы и действия
Если для линейного объекта достаточно просто копирование или дублирование записей, то в этом случае можно переходить к настройке по символьным объектам (10 пункт). В противном случае,

когда требуется не просто добавлять или копировать записи по объектам, а надо делать определенные манипуляции с полями, например очищать какие то поля, копировать или значение поля разделить пропорционально в зависимости от вставленного символа, сделайте настройку этих полей.

Для этого в дереве правил щелкните дважды по пункту База:... или сделайте на этом пункте щелчок правой кнопкой мыши и выберите Добавить поле.

Рисунок 196. Указание базы для редактирования
В появившемся диалоге в верхней части щелчком левой кнопки мыши выберите поле, для которого будут настраиваться параметры, например Длина (L или Length).
В нижней части окна из списка выберите Действие с полем:
- Пропорционально разделить значение поля - в данном случае значение поля будет разделено пропорционально внедренному на участок символу.
- Очистить поле - выбранное поле будет очищено для новых участков после вставки символа.
- Копировать поле - поле будет скопировано на новый участок, добавляемый при вставке символа.

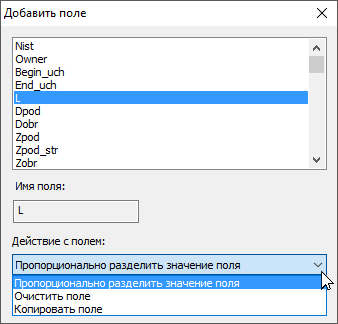

Рисунок 197. Выбор поля и действия
Нажмите кнопку ОК.
Для внедряемых в участок символьных объектов возможно настроить автоматическое добавление пустых записей и далее в эту запись возможно внести информацию. Чтобы это сделать щелкните дважды по пункту Символьный объект или сделайте на этом пункте щелчок правой кнопкой мыши и выберите Добавить базу. Откроется следующее окно:

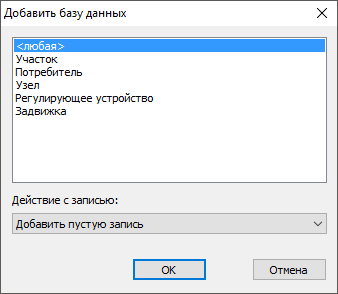

Рисунок 198. Добавление объекта
В верхнем разделе диалога выберите базу данных, в которую будет происходить добавление пустой записи. Если выбран пункт <любая> (по умолчанию), то настройка происходит для всех баз символьных объектов.

Если требуется не просто добавить запись а еще дополнительно в нее определенные параметры, то в верхней части окна выберите поле, а в списке Действие с полем укажите необходимое действие:

Взять высотную отметку с карты;
Имя пользователя;
Дата изменения;
Значение по умолчанию.

	Примечание
Тип поля для внесения данных должен соответствовать вносимой информации. В противном случае после добавления объекта будет выдано сообщение об ошибке. Рисунок 199. Окно выбора поля и действия

Примечание

Тип поля для внесения данных должен соответствовать вносимой информации. В противном случае после добавления объекта будет выдано сообщение об ошибке.

Рисунок 199. Окно выбора поля и действия

В том случае, если ранее не была выбрана конкретная база данных, а оставлен пункт <любая>, то есть внесение данных потребуется для всех баз. То тогда Имя поля необходимо будет внести вручную в соответствующее окно. И затем выбрать Действие с полем:

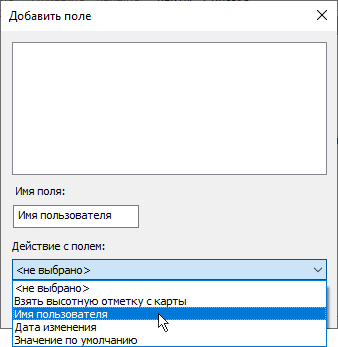

Рисунок 200. Окно выбора поля и действия
- Нажмите кнопку ОК.
- Если в качестве действия было выбрано Значение по умолчанию:

  то откроется окно для его ввода. Введите нужное значение, подтвердите ввод кнопкой ОК:
Нажмите кнопку ОК.
В диалоговом окне структуры слоя нажмите кнопку Сохранить.
