Работа с флагами
При решении различных задач топологического анализа используется расстановка флагов по сети. Флажки
устанавливаются на объекты активного
слоя. Режим установки флажков включается нажатием кнопки Поиск пути
на панели навигации.
-
Для установки флажка щелкните левой кнопкой мыши по символьному объекту активного слоя.
-
Для удаления всех флажков нажмите правую кнопку мыши, и в контекстном окне выберите пункт или выберите пункт меню .
-
Для удаления флагов и результата (построенного пути) нажмите кнопку
на панели инструментов. -
Чтобы удалить последний поставленный флаг, нажмите правую кнопку мыши, и в контекстном меню выберите пункт или выберите пункт главного меню .
В режиме установки флагов щелчок правой кнопкой мыши открывает контекстное меню:

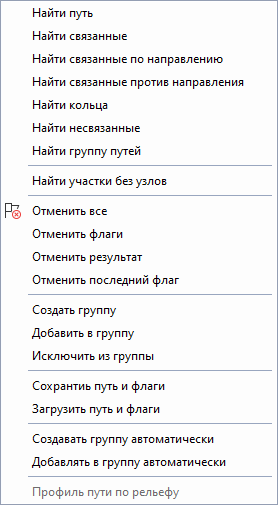

Рисунок 822. Контекстное меню топологических задач
