Создать базу данных для нового объекта со следующими типами полей:

	Примечание
	Пример создания базы данных доступен в онлайн-справке: http://politerm.com/zuludoc/zb_example_one_table.html. Ссылка на подробный видеоурок: https://www.politerm.com/videos/layerstruct/LayerStruct/.

Рисунок 122. Пример таблицы "Пересечения"

Создать в структуре слоя новый типовой символьный объект, с новым режимом работы.

	Примечание
	Подробнее о создании типа: «Создание нового типа объекта» и режимах работы: «Создание нового режима объекта».

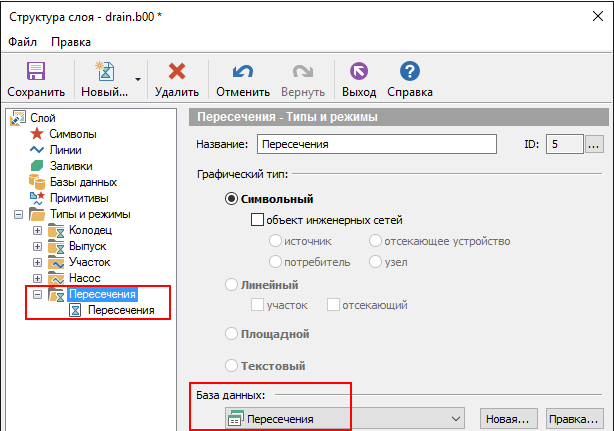

Рисунок 123. Пример настройки "Пересечения" в структуре слоя

После создания "Пересечения", объект следует изобразить на схеме, с помощью кнопки Выбор типа . Пересечение должно быть изображено не далее 5 пикселей от участка сети.

	Предупреждение
	Пересечения не является объектами инженерной сети и не должны быть топологически связаны с сетью водоотведения.

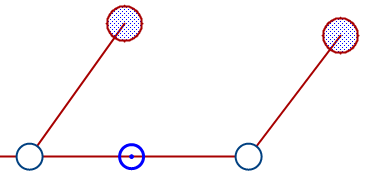

Рисунок 124. Пример пересечения на схеме

Внести информацию по пересечению ():

Наименование- указывается наименование пересечения, например В1.

Отметка глубины- указывается в метрах абсолютная геодезическая отметка пересечения с другими коммуникациями, например отметка низа трубы.

Диаметр- указывается в метрах диаметр трассы.

Настроить экспорт в DXF для работы с пересечениями. Подробнее смотрите раздел: «Пересечения».
