Настройки расчета дождевой канализации
Для каждого слоя общие параметры для расчета дождевой канализации (такие как интенсивность дождя q20, среднее количество дождей за год) указываются в окне Параметры расчета дождевой канализации. Чтобы его открыть следует:
-
Выберите команду главного меню или нажмите кнопку
на панели инструментов. На экране появится панель
гидравлических расчетов -
Нажмите кнопку , с помощью левой кнопки мыши выберите слой канализационной сети и нажмите кнопку .
-
Перейдите на вкладку Конструкторский.

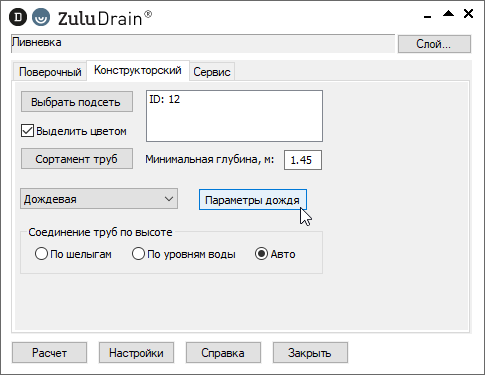

Рисунок 96. Открытие общих параметров дождевой канализации
-
Нажмите кнопку :
-
введите табличные данные для расчета (параметры дождя, подробнее смотрите раздел «Исходные данные для расчета дождевой канализации»):

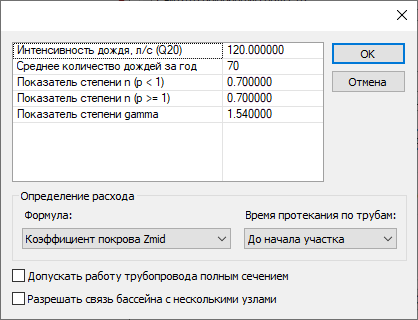

Рисунок 97. Окно Параметры расчета дождевой канализации
-
В разделе определения расхода вы можете формулу для расчета: использовать коэффициенте покрова Zmid или переменном коэффициенте стока Ψmid. Подробнее смотрите раздел «Формулы для определения расхода».
-
(опционально) Чтобы один водосборный бассейн мог сливать стоки в разные дождеприемники, включите опцию Разрешать связь бассейна с несколькими узлами.
-
-
Нажмите для сохранения настроек.
