Автоматическое занесение начала и конца участков

Если заданы наименования узловых объектов сети (колодцев, потребителей, запорных устройств и др.), то для участков сети можно автоматически заполнить поля Начало участка и Конец участка. Имя начального узла будет наименованием начала участка, а имя конечного узла – наименование конца участка.

Для проведения данной операции:

  1. Выберите команду главного меню Задачи|ZuluGaz или нажмите или нажмите на панели инструментов кнопку . На экране появится окно гидравлических расчетов.

    Окно гидравлических расчетов ZuluGaz

    Рисунок 220. Окно гидравлических расчетов ZuluGaz


  2. Нажмите кнопку Слой... и выберите из списка слой сети.

  3. Перейдите на вкладку Сервис.

  4. Нажмите кнопку Начала и концы участков, после чего система автоматически заполнит поля Начало участка и Конец участка для всех участков.

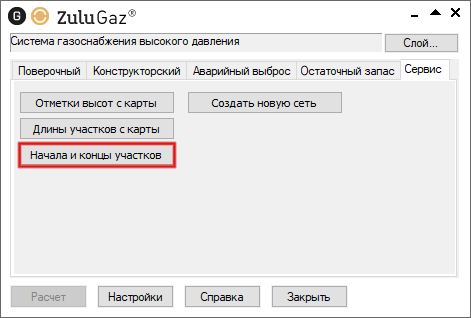

    Вкладка «Сервис»

    Рисунок 221. Вкладка «Сервис»


[Важно]Важно

При повторном использовании данной операции, происходит перезапись полей Начало участка и Конец участка.
