Разбиение участка на два узловым объектом (внедрение объекта в существующую сеть)
В процессе работы может возникнуть необходимость вставить объект на уже введенный участок сети. Сделать это можно в любой точке участка, кроме начала и конца. При вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.
Внедрение узлового объекта в режиме Узлы
Для разбиения участка нужно:
-
Нажать на панели инструментов кнопку Узлы -
. -
Отметить точку вставки на участке, для этого подвести курсор к предполагаемой точке разбиения и нажать левую клавишу мыши. Место на отрезке отобразится кружком, в точке перелома - квадратиком (b).
-
Нажать на панели инструментов кнопку
или щёлкнув правой кнопкой мыши выбрать в контекстном меню пункт
. После чего откроется всплывающее окно объектов
редактируемого слоя. -
Из списка объектов с помощью левой кнопки мыши выбрать нужный. Выбранный объект будет внедрен в участок (c).

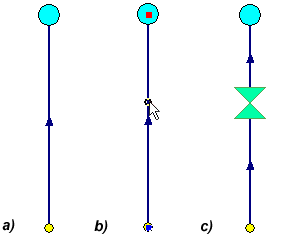

Рисунок 66. Вставка объекта на существующую сеть
Внедрение узлового объекта в режиме ввода символа
Для внедрения узлового объекта в участок надо:
-
Сделать (если еще не сделан) редактируемым слой, в котором находится объект (кнопка
). -
Нажать кнопку
и в открывшемся списке выбрать тот символьный объект, который необходимо ввести, например разветвление. -
Подвести к предполагаемому месту внедрения символьного объекта и удерживая клавиши CTRL+ALT
сделать щелчок левой кнопкой мыши. -
Объект добавится в указанное место, а участок будет разделён.
Внедрение узлового объекта в режиме ввода участка
Изображая инженерную сеть с помощью Участка, можно быстро внедрить узловой объект на существующую сеть.
Рисунок 67. Нанесение сети в режиме ввода участка
-
Изображая сеть участком, подведите курсор к предполагаемому месту внедрения объекта на уже существующем участке.
-
Удерживая клавиши CTRL+ALT
щёлкните левой кнопкой мыши -
Объект добавится в указанное место, а участок будет разделён.
