Разбиение участка на два узловым объектом (внедрение объекта в существующую сеть)
Настоящая версия позволяет внедрить типовой символьный объект в уже нанесенный участок сети. Если объект вставляется не в начало или конец участка, то при вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.
Для внедрения символьного объекта в существующий участок надо:
-
Выделить участок на карте.
-
Нажать кнопку Изменить геометрию
. -
Подвести курсор к месту внедрения объекта, синей точкой будет обозначено место внедрения.
-
Нажать правую клавишу мыши, в появившемся контекстном меню выбрать пункт .

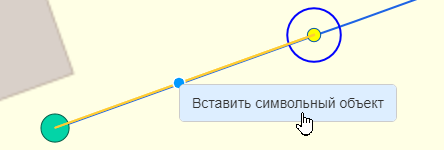

Рисунок 18. Внедрение символьного объекта
-
Из открывшегося списка выбрать нужный объект.
Рисунок 19. Внедрение символьного объекта
-
Для подтверждения нажать кнопку Сохранить изменения
.

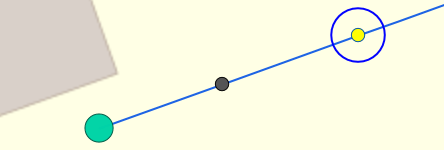

Рисунок 20. Внедрение символьного объекта
