Автоматическое занесение геодезических отметок объектов сети со слоя рельефа

При наличии в карте слоя рельефа (в том числе и слоя SRTM) для всех объектов слоя водопроводной сети можно автоматически считать геодезические отметки и занести их в соответствующее поле базы данных.

[Внимание]Внимание

Данная операция выполняется только для связанной инженерной сети. В случае когда объект не связан с сетью, геодезическая отметка считываться не будет.

Если отметки будут сниматься со слоя SRTM3, то необходимо убедиться, что слой сети хранит данные в одной из картографических проекций (Слой|Структура - Система координат). Если система координат «План-схема», то присвоения высот не будет, так как SRTM в географических координатах (широта\долгота) и связь план-схемы с глобусом отсутствует.

Для автоматического занесения геодезических отметок:

  1. Выберите команду главного меню Задачи|ZuluHydro или нажмите или нажмите на панели инструментов кнопку . На экране появится окно гидравлических расчетов.

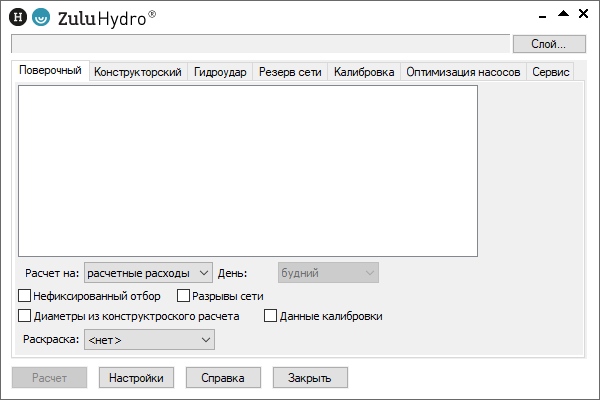

    Окно гидравлических расчетов ZuluHydro

    Рисунок 351. Окно гидравлических расчетов ZuluHydro


  2. Нажмите кнопку Слой... и выберите из списка слой водопроводной сети.

  3. Перейдите на вкладку Сервис.

  4. Нажмите кнопку Отметки высот с карты, после чего откроется окно Перезаписать текущие значения.

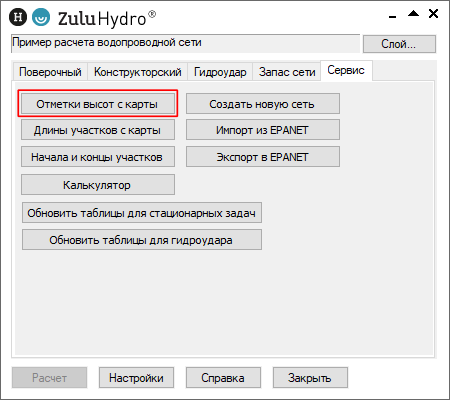

    Вкладка «Сервис»

    Рисунок 352. Вкладка «Сервис»


  5. Для перезаписи значений отметок у всех объектов нажмите кнопку Да. В случае нажатия кнопки Нет - значения будут записаны только для тех объектов, геодезические отметки которых не указаны.

  6. Для завершения процедуры нажмите кнопку ОК.
