ЦТП с независимым присоединением СО и СВ

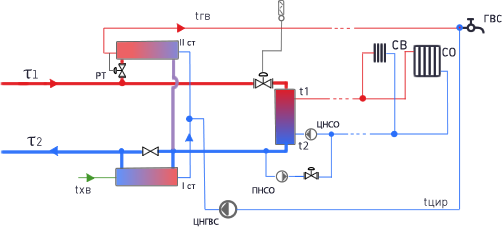

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и независимым присоединением СО и СВ

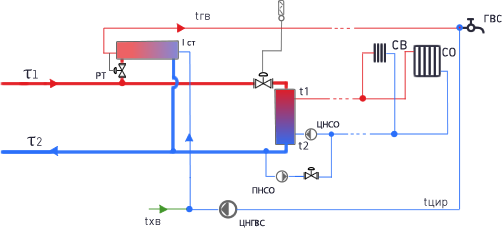

ЦТП с параллельным подключением подогревателей ГВС и независимым присоединением СО и СВ

ЦТП с групповым элеваторным присоединением СО

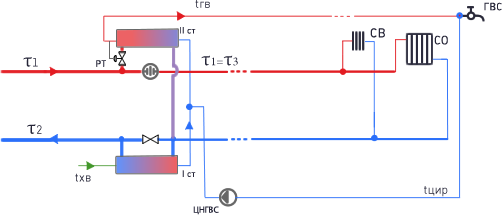

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и непосредственным присоединением СО

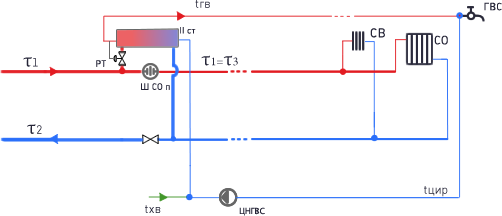

ЦТП с параллельным подключением подогревателей ГВС и непосредственным присоединением СО

ЦТП с насосным смешением на СО и СВ

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосным смешением на СО и СВ

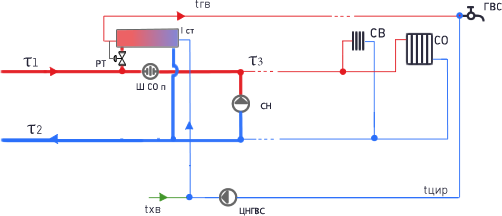

ЦТП с параллельным подключением подогревателя ГВС и насосным смешением на СО и СВ

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным смешением на СО

ЦТП с параллельным подключением подогревателя ГВС и элеваторным смешением на СО

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

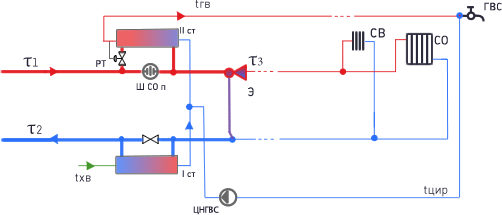

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и элеваторным присоединением СО

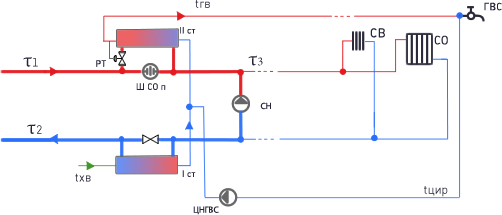

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО и СВ

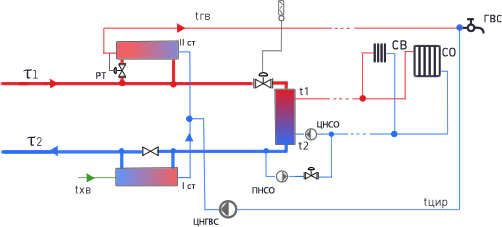

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО

ЦТП с одноступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

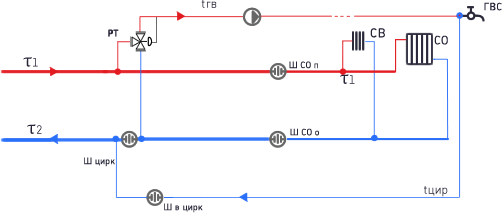

ЦТП с открытым водоразбором на ГВС, а также с возможностью установки регулятора температуры или насоса на подающем на систему горячего водоснабжения

ЦТП с последовательным подключением подогревателя ГВС и элеваторным смешением на СО

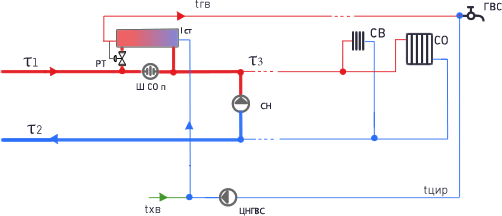

ЦТП с последовательным подключением подогревателя ГВС и насосным смешением на СО

ЦТП с последовательным подключением подогревателей ГВС и независимым присоединением СО и СВ.

ЦТП с насосом смешения на подающем трубопроводе.

ЦТП с насосом смешения на обратном трубопроводе.

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на подающем трубопроводе на СО

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на обратном трубопроводе на СО

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе на СО.

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе на СО

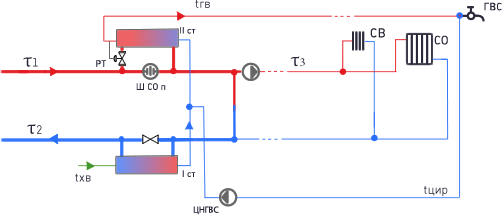

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе на СО.

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе.

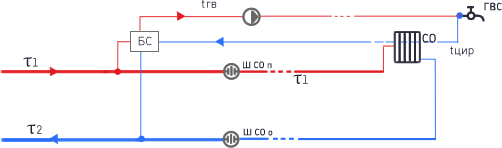

Моделирует работу бака смесителя для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

Моделирует закрытую систему отопления и бак смесителя для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

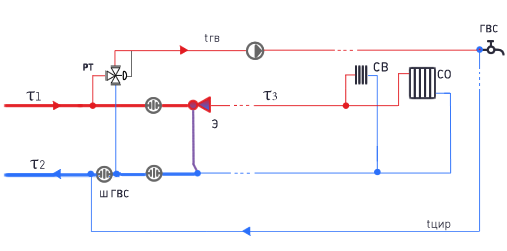

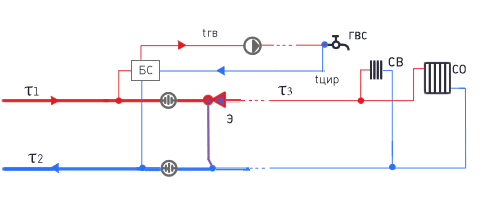

Моделирует элеваторное присоединение системы отопления и бак смеситель для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

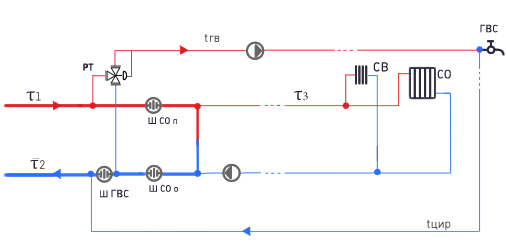

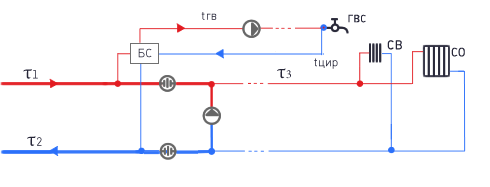

Моделирует насосное присоединение (насос на перемычке) системы отопления и бак смеситель для открытой схемы ГВС.

Моделируется устройство (бак смеситель), которое смешивает сетевую воду подающего и обратного трубопроводов с водой циркуляционного контура ГВС так, чтобы в подающем трубопроводе контура ГВС температура воды была постоянно равна заданному значению. Ветка сети на систему отопления проходят в этой схеме через узел без изменений. Поскольку данный узел имеет один вход и два выхода (контур ГВС и контур системы отопления), то контур ГВС при изображении сети должен подключаться через вспомогательный участок.

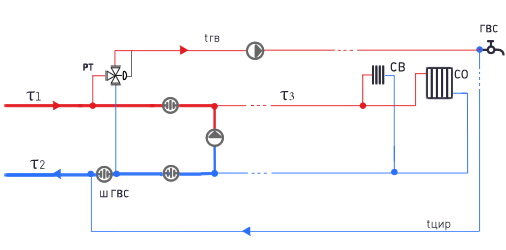

ЦТП с открытым водоразбором на ГВС и насосом смешения на перемычке на СО и СВ

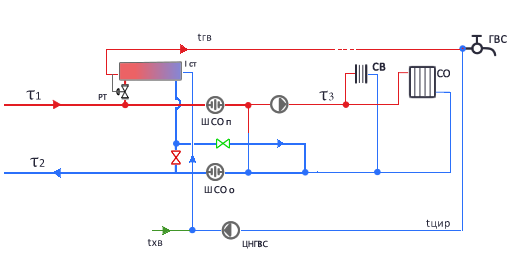

ЦТП с открытым водоразбором на ГВС и насосом смешения (на подающем) на СО и СВ

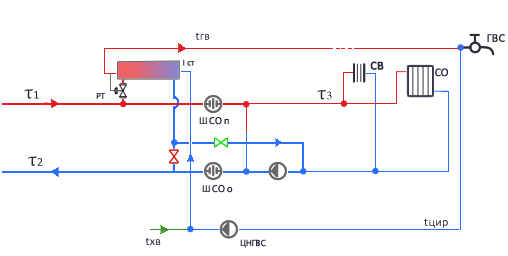

ЦТП с открытым водоразбором на ГВС и насосом смешения (на обратном трубопроводе) на СО и СВ

ЦТП с открытым водоразбором на ГВС и групповым элеваторным узлом на СО и СВ

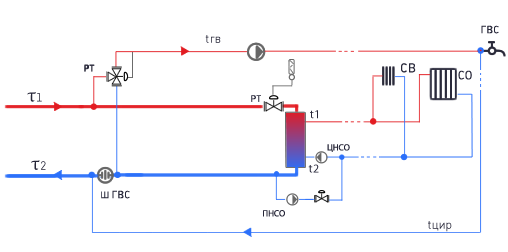

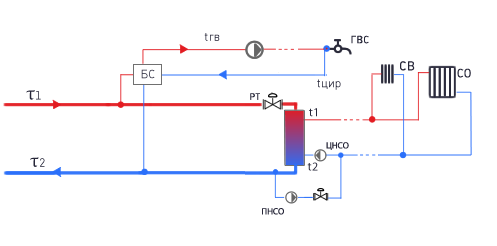

ЦТП с открытым водоразбором на ГВС и независимым присоединением СО и СВ

ЦТП c одноступенчатой схемой ГВС без регулятора и использованием сетевой воды (насос на подающем)

Эффективна ТОЛЬКО без регулятора верхней ступени, так как сливает теплоноситель за перемычку и туда идёт горячая вода.

ЦТП c одноступенчатой схемой ГВС без регулятора и использованием сетевой воды (насос на обратном)

Эффективна ТОЛЬКО без регулятора верхней ступени, так как сливает теплоноситель за перемычку и туда идёт горячая вода.
