Создание группы по пересечению с полигоном другого слоя

В режиме выделения группы произвольным замкнутым многоугольником () имеется возможность создать (выделить) группу из объектов, пересекающихся с полигонами другого слоя, например выделить объекты тепловой сети, находящиеся в одном квартале (заметим, что объекты тепловой сети и объекты кварталы могут находятся в разных слоях).

Для такого выделения надо:

  1. Сделать активным слой, в котором требуется создать группу.

  2. Нажать на панели инструментов кнопку .

  3. Удерживая на клавиатуре кнопку Alt щелкнуть левой кнопкой мыши по объекту, в пределах которого надо выделить группу (например по кварталу). Если объекты, которые надо выделить окажутся в пределах нескольких объектов разных слоев, то на экране появиться диалоговое окно Пересечение с контуром из слоя. В этом окне надо левой кнопкой мыши выделить слой, в который входит объект, в пределах которого надо создать группу, и нажать кнопку ОК.

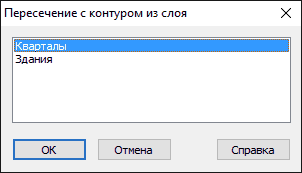

    Диалоговое окно «Пересечение с контуром слоя»

    Рисунок 255. Диалоговое окно «Пересечение с контуром слоя»
