Создание группы по графическим атрибутам объектов слоя


Пред.		След.

Группу можно создавать из объектов, обладающих заданными графическими свойствами (цветом, стилем, шрифтом, типом и т.д.).

	Примечание
	Видеоурок по выделению группы по графическим атрибутам можно посмотреть перейдя по ссылке: https://www.politerm.com/videos/map/edit_group_attr/.

Модификация группы активного слоя текущей карты по графическим атрибутам выполняется в диалоге, который можно вызвать из главного меню Карта|Запрос|По атрибутам, или нажав на кнопку .

В зависимости от содержания конкретного слоя диалог может содержать несколько вкладок:

Типовые - содержит список всех типов и их режимов (только для смешанного слоя);
Контуры - содержит список всех встречающихся в слое заливок объектов (узор, цвет заливки, стиль, толщина, цвет границы);
Линии - содержит список всех встречающихся в слое способов отображения линий (цвет, толщина, стиль);
Текст - содержит список всех встречающихся в слое способов отображения текстовых объектов (имя шрифта, толщина, наклон, цвет). Высота и угол наклона надписи не рассматривается;
Простые символы - содержит список всех встречающихся в слое простых символьных объектов.

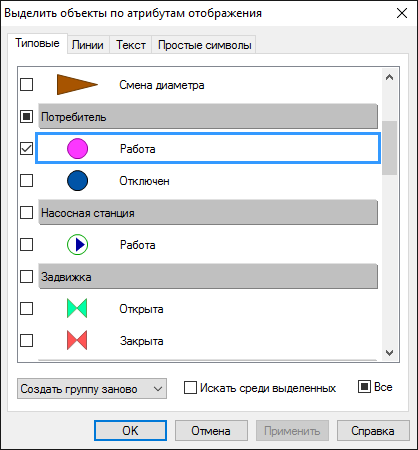

Рисунок 256. Окно выделения объектов по атрибутам

Если слой не содержит графических объектов, соответствующих той или иной закладке, то закладка диалоге отображаться не будет:

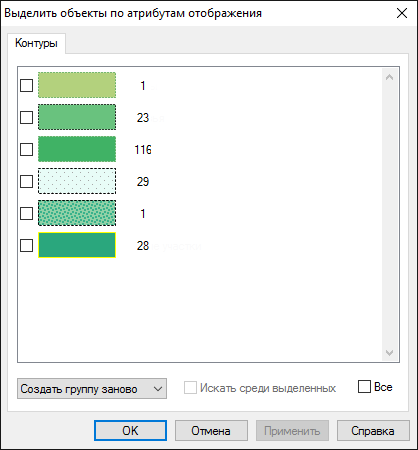

Рисунок 257. Окно выделения объектов по атрибутам

Для включения в выборку объектов с теми или иными атрибутами, нужно отметить соответствующие строки списка на соответствующих закладках (поставить «галочку» напротив объектов, подлежащих выделению). Если поставить «галочку» напротив поля Все, тогда будут отмечены все объекты данной закладки.

В зависимости от выбранного режима группа будет или создана заново или исключена/добавлена в уже существующей. Режим выбирается из открывающегося списка:

Рисунок 258. Выбор режима

При установке опции Искать среди выделенных поиск объектов будет осуществляться в заранее созданной группе.
