Стиль бирки


Пред.		След.

Стиль бирки может быть задан как неизменяемый от выводимых данных так и изменяемый. В первом варианте настраивается тип, выносная линия, цвет заливки, выравнивание и прозрачность. Во втором случае для цифровых полей можно сделать такие настройки, чтобы в зависимости от выводимых данных сама бирка или ее текст меняли цвет. Например, цвет бирок может отличаться у участков разной длинны, у потребителей с разной нагрузкой или у зданий разной высотности. При этом, если будут изменены данные базы, то цвет надписей тоже изменится автоматически. Такая настройка возможна для типа бирки рамка и рамка с тенью.

Помимо цвета можно скрыть или определенные надписи или все надписи у которых отсутствуют данные в указанном поле.

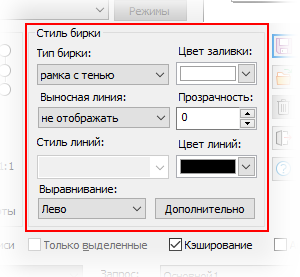

Рисунок 733. Настройка стиля бирки

Настройка неизменяемого стиля бирки

Для такой настройки параметры выбираются из списков, которые открываются нажатием на кнопку (параметр прозрачность используется только для рамки и рамки с тенью).

Все изменения по настройке стиля бирки моментально отражаются в окне справа:

Рисунок 734. Результат настройки

Тип бирки

Выбирается из списка Тип бирки и может выводиться:

без рамки;
с рамкой уголком (прозрачная);
с рамкой (по умолчанию непрозрачная, дополнительно может настраиваться прозрачность);
с рамкой с тенью (по умолчанию непрозрачная, дополнительно может настраиваться прозрачность);
с углом с полками (прозрачный);
с рамкой с полками (прозрачная);
с полкой (прозрачная);
пустая рамка (прозрачная).

Цвет заливки

Настраивается для рамки и рамки с тенью. По умолчанию цвет заливки белый.

Выносная линия

Выбирается из списка Выносная линия, может быть:

не отображаться;
простая;
со стрелкой в начале;
со стрелкой на конце.

Прозрачность

Настраивается для рамки и рамки с тенью. По умолчанию рамки не прозрачны. Для настройки следует ввести нужное значение прозрачности.

Настройка скрытия бирки, цвета рамки и текста в зависимости от данных

Настройка цвета бирки может применяться только в том случае, если Тип бирки для нее выбран как рамка или рамка с тенью. Для остальных вариантов типа рамки цвет заливки задать невозможно.

Чтобы вызвать окно настройки надо нажать кнопку Дополнительно. Далее из списка Поле надписи следует выбрать поле, для которого будет производится настройка. Затем задаются параметры настройки:

В столбцах От и до задаются диапазоны окраски бирок.
В столбцах Цвет рамки и Цвет текста, соответственно из открывающихся палитр выбираются цвет для рамки и текста для указанного диапазона.
Если требуется чтобы бирка с определенными данными скрывалась то справа в столбце Отображать следует снять галочку. По умолчанию все бирки отображаются.
Для скрытия бирок с отсутствующими данными в указанном поле следует установить опцию Не отображать бирку для пустого поля.

Дополнительные строки для ввода параметров в конец списка добавляются кнопкой Добавить. Если требуется вставить дополнительную строку в середину списка, следует установить курсор в строку, над которой требуется добавление и нажать кнопку Вставить.

Лишние строчки можно выделить и удалить нажатием кнопки Удалить.

Ниже представлен пример настройки в зависимости от температуры внутреннего воздуха:

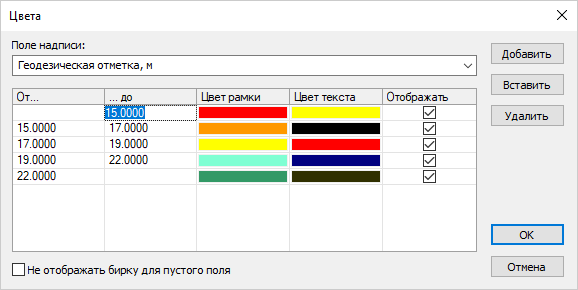

Рисунок 735. Настройка параметров

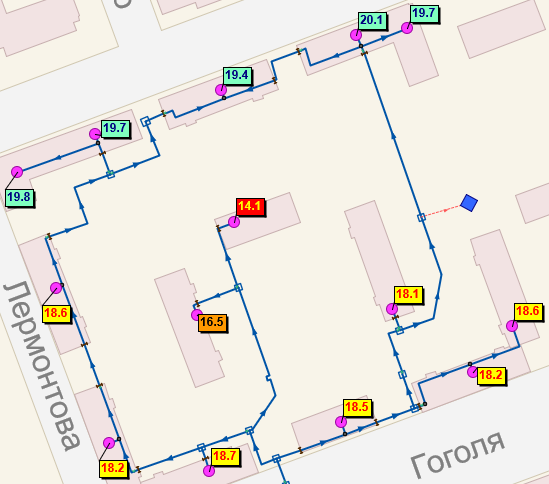

Рисунок 736. Результат настройки
