Настройка единиц измерения

По-умолчанию, в качестве единицы измерения расхода воды используется [м3/с] (кубический метр в секунду). Размерность используемых в расчете расходов можно изменить на [л/с]. Изменения можно провести для определенных полей или для всех сразу.

[Предупреждение]Предупреждение

Имейте в виду, что смена единиц измерения в расчетной модели не пересчитывает текущие значения и не изменяет настройки продольного профиля. Смена единиц просто указывает расчету в каких единицах задано или должно быть записано число.

Для настройки единиц измерения следует:

  1. Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель гидравлических расчетов (Рисунок 64, «Панель гидравлических расчетов»).

    Панель гидравлических расчетов

    Рисунок 64. Панель гидравлических расчетов


  2. Нажмите кнопку Слой…, с помощью левой кнопки мыши выберите слой канализационной сети и нажмите кнопку ОK.

  3. Нажмите кнопку Настройки. (Рисунок 65, «Настройки гидравлического расчета»)

    Настройки гидравлического расчета

    Рисунок 65. Настройки гидравлического расчета


  4. Перейдите на вкладку данные (Рисунок 66, «Настройка единиц измерения»). В строке Единицы измерения расхода выберите:

    • Для всех полей л/с (м3/ч)- все поля, связанные с расходом будут переименованы и восприниматься программой как л/с или м3/ч.

    • Назначает пользователь- размерность полей назначается пользователем вручную.

      Настройка единиц измерения

      Рисунок 66. Настройка единиц измерения


  5. В случае, если единицы измерения задаются сразу для всех полей:

    Нажмите ОК для сохранения изменений.

  6. Если поля настраиваются пользователем вручную:

    Отметьте объект, для которого будут настраиваться единицы измерения,например, Колодец (Рисунок 67, «Настройка единиц измерения»).

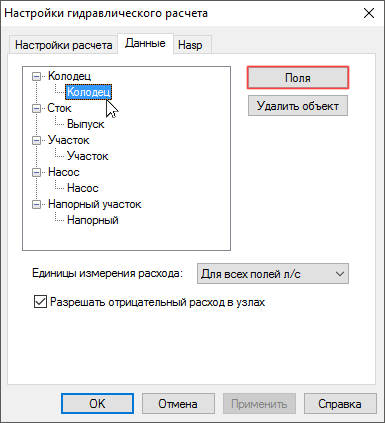

    Настройка единиц измерения

    Рисунок 67. Настройка единиц измерения


  7. Нажмите кнопку Поля. Откроется окно настройки полей и единиц измерения. (Рисунок 68, «Настройка полей и единиц измерения»).

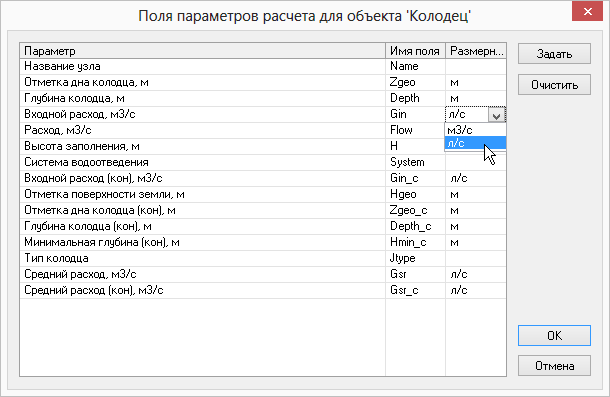

    Настройка полей и единиц измерения

    Рисунок 68. Настройка полей и единиц измерения


  8. В столбце Размерность выберите необходимые единицы измерения для необходимых полей.

  9. Аналогичным образом настройте другие объекты.

  10. Нажмите ОК для сохранения изменений.
