Настройки поверочного расчета

Чтобы открыть диалог настройки расчетов выполните следующие действия:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 74, «Панель расчетов»).

    Панель расчетов

    Рисунок 74. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Нажмите кнопку Настройки..., откроется окно настроек расчета.

    Окно настроек расчета

    Рисунок 75. Окно настроек расчета


  4. Для выполнения поверочного расчета можно выбрать следующие методы расчета потокораспределения:

    • Динамический — наиболее популярный метод, поддерживает контр-уклоны, параллельные коллекторы. Рекомендуется для выбора.

    • Кинематический — один из методов расчета потокораспределения, но имеет ряд ограничений и не рекомендуется к использованию.

    [Примечание]Примечание

    Подробное сравнение методов расчета можно прочитать в документации SWMM.

  5. Установите Время анализа сети, мин. Для сходимости расчета с кольцами, отрицательными уклонами, развилками и при динамическом режиме, требуется большой интервал времени анализа сети, до ее выхода на стабильный режим. В результате расчета определяется Погрешность связности (%) . Чем больше время анализа расчета, тем меньше становится погрешность (но увеличивается время расчета). Погрешность связанности должна быть менее единицы (должна стремиться к 0).

  6. Если вы моделируете ливневую канализацию, то укажите Продолжительность дождя в минутах.

  7. При необходимости, задайте Шаг расчета в секундах. Шаг расчета — это дискретность расчета: чем меньше заданный шаг, тем точнее рехультаты расчета, но дольше его выполнение.

    Чем меньше шаг, тем меньше становится погрешность связанности — она должна быть менее единицы (должна стремиться к 0).

  8. Вы также можеете задать Шаг отсчета — момент времени, с которого начинается анализ сети. Значение по умолчанию 15 минут. Минимальное значение 1 минута.

  9. Для учёта притока поверхностных и грунтовых вод установите опцию Учитывать дополнительный приток и укажите Максимальное суточное количество осадков, мм. Подробнее о дополнительном притоке Дополнительный приток поверхностных и грунтовых вод.

  10. Для того чтобы организовать контролируемый слив в колодце, необходимо включить опцию Разрешать отрицательный расход в узлах.

    Значение расхода, "откачиваемого" из узла указывается в поле Gin, Сосредоточенный расход со знаком минус.

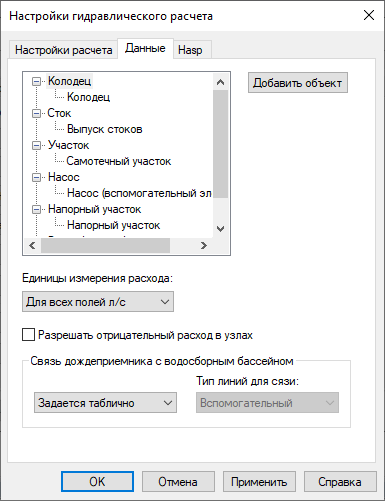

    Опция Разрешать отрицательный расход

    Рисунок 76. Опция Разрешать отрицательный расход
