Калькулятор

Описание расчета

Калькулятор позволяет провести гидравлический расчет круглого трубопровода. Пользователь сам выбирает какой параметр будет рассчитан:

  • Потери напора.

  • Внутренний диаметр;

  • Расход;

  • Шероховатость;

Знакомство с окном Калькулятор

Перед началом работы полезно ознакомиться с окном калькулятора:

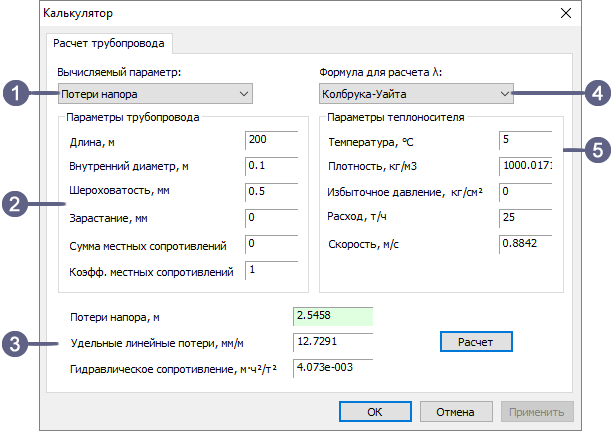

Диалог Калькулятор

Рисунок 329. Диалог Калькулятор


  1. Выбор вычисляемого параметра.

  2. Раздел параметров трубопровода.

  3. Раздел значений сопротивления, линейных потерь и потерь напора.

  4. Раздел выбора формулы для расчета λ (при расчете водопроводной сети рекомендуется формула Колбрука-Уайта).

  5. Раздел параметров теплоносителя.

Запуск калькулятора

Для запуска калькулятора:

  1. Откройте панель расчетов ZuluHydro, для этого выполните команду главного меню Задачи|ZuluHydro или нажмите на панели инструментов кнопку .

  2. Перейдите на вкладку Сервис.

  3. Нажмите кнопку Калькулятор.

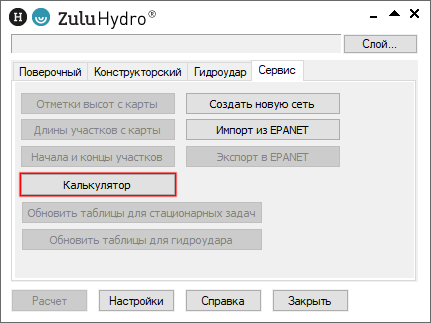

    Запуск калькулятора

    Рисунок 330. Запуск калькулятора


  4. Выберите рассчитываемый параметр (подробней смотрите «Рассчитываемый параметр»).

  5. В появившемся окне введите исходные данные (подробней смотрите «Исходные данные»).

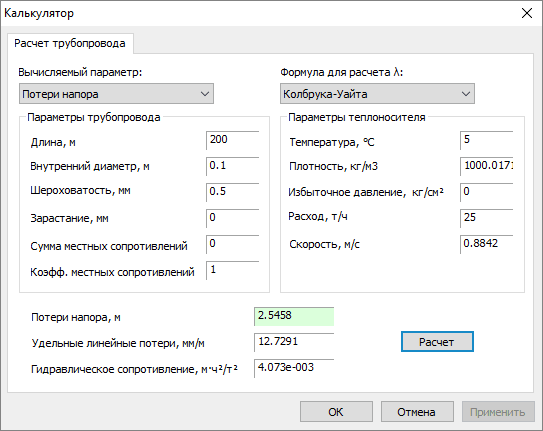

    Диалог Калькулятор

    Рисунок 331. Диалог Калькулятор


  6. Нажмите кнопку Расчет.

Исходные данные

Параметры трубопровода

Длина, м;

Указывается длина трубопровода
Внутренний диаметр, мДанное поле может быть как исходным данным, так и рассчитываемым значением.
Шероховатость, ммДанное поле может быть как исходным данным, так и рассчитываемым значением.
Зарастание, мДанное поле может быть как исходным данным, так и рассчитываемым значением.
Сумма местных сопротивленийВводится пользователем.

Значение по умолчанию 0.

Коэффициент местных сопротивленийВводится пользователем.

Значение по умолчанию 1.

Параметры теплоносителя

Температура, 0CВводится пользователем температура жидкости.
ПлотностьПлотность определяется в зависимости от температуры жидкости.

Возможно указать плотность самостоятельно.

Избыточное давление

Значение по умолчанию 0

Расход, т/ч

Данное поле может быть как исходным данным, так и рассчитываемым значением.
Скорость, м/сРезультат расчета.

Потери напора

Потери напора, м Данное поле может быть как исходным данным, так и рассчитываемым значением.
Удельные линейные потери, мм/мРезультат расчета.
Гидравлическое сопротивлениеРезультат расчета.

Рассчитываемый параметр

В калькуляторе доступны следующие варианты расчета (Для переключения используется Вычисляемый параметр):

  • Потери напора.

  • Внутренний диаметр;

  • Расход;

  • Шероховатость;

Например, на рисунке ниже рассчитываемым параметром является Шероховатость. После расчета в данное поле будет записано рассчитанное значение.

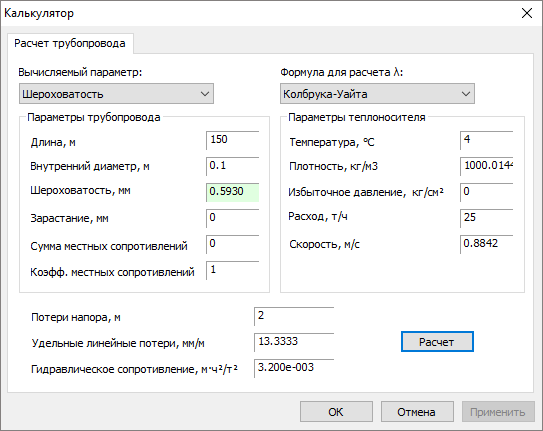

Диалог Расчет трубопровода

Рисунок 332. Диалог Расчет трубопровода
