Знакомство с панелью расчетов и запуск расчета

Для выполнения расчета нормативных тепловых потерь необходимо:

  1. Расчету подлежат все сети, связанные с источником теплоснабжения. Необходимо проверить сеть на связность.

    [Примечание]Примечание

    Для того чтобы быть уверенным в том, что рассчитываться будет вся сеть, предварительно рекомендуем выполнить любой теплогидравлический расчет (наладочный или поверочный).

  2. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов.

  3. В открывшемся окне нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге и нажмите кнопку ОК.

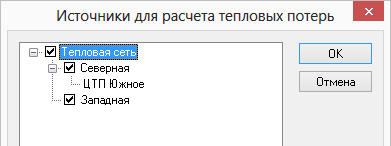

  4. Перейдите на вкладку Сервис и нажмите кнопку Расчет тепловых потерь. Откроется диалог выбора источников для расчетов.

  5. Оставьте флажки на источниках, участвующих в расчете и нажмите кнопку ОК.

  6. Открылся диалог расчета тепловых потерь Рисунок 183, «Панель расчета нормативных тепловых потерь».

  7. В левом верхнем углу диалога располагается древовидный список(1) источников тепловой сети и ЦТП, отдельно по контуру СО+СВ и контуру ГВС (при наличие 4-х трубной сети). При выборе конкретного элемента, он становится текущим, в полях диалога (2), (3), (6), (7), (10), отображаются данные по этому источнику или ЦТП.

  8. Введите исходные данные (2), (3), (6), (7). Подробнее об исходных данных смотрите в соответствующем разделе («Исходные данные»).

  9. После ввода исходных данных нажмите кнопкуСохранить(4) , чтобы сохранить внесенные изменения. При последующем запуске задачи Расчет тепловых потерь исходные данные с объектов слоя считываться не будут.

  10. Задайте параметры расчета (5).

    • Если в расчете требуется учитывать поправочный коэффициент на нормативные тепловые потери установите флажок Поправочный коэффициент на нормы тепловых потерь. Данный коэффициент вносится в качестве исходных данных в базу по участкам тепловой сети.

    • Для того чтобы в экспортированном в документе Microsoft Excel были русские заголовки столбцов отчета, установите флажок Русские заголовки в отчете.

  11. Нажмите кнопку Расчет потерь(4). Результаты расчета отобразятся в полях таблицы (10) диалога расчета нормативных тепловых потерь Рисунок 183, «Панель расчета нормативных тепловых потерь» Полученные результаты можно экспортировать в Excel (4) ( «Экспорт в EXCEL» ).

Панель расчета нормативных тепловых потерь

Рисунок 183. Панель расчета нормативных тепловых потерь


  1. Окно выбора источника или ЦТП для расчета.

  2. Таблица исходных данных - климатические параметры.

  3. Таблица исходных данных - годовые температурные параметры.

  4. Функциональные кнопки.

  5. Вспомогательные опции, расчет с учетом поправочных коэффициентов и настройка наименований полей в отчете.

  6. Таблица исходных данных -температуры по месяцам.

  7. Таблица исходных данных -температуры воды в подающем и обратном трубопроводе, наружно воздуха, грунта и холодной воды.

  8. Параметры выбора результатов суммарно по всем сетям или подсети от указанного источника до ближайшего ЦТП.

  9. Выбор отображения результатов по различным владельцам (балансодержателям) участков тепловой сети.

  10. Таблица результатов расчета.
