Ввод дугового участка при вводе ломаной
При воде как простой так и типовой ломаной возможно ввести часть объекта в виде дуги.
Дуга полилинии представляет собой множество точек перелома на полуокружности. На рисунке
далее показаны две ломаной с дугами. Сверху располагается простая ломаная а снизу типовой
участок сети. Для наглядности на линиях отображены точки перелома (включен режим отображения узлов-
).

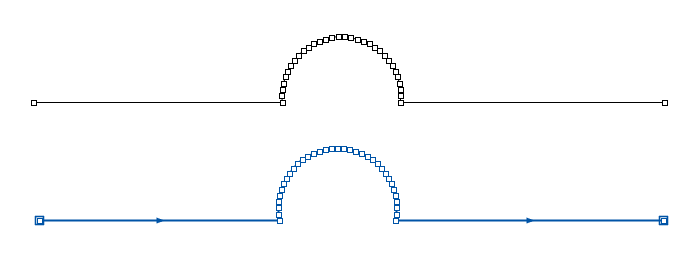

Рисунок 304. Ломаные с частью линии в виде дуги
Для ввода линии с дугой:
-
В режиме ввода простой или типовой линии подведите курсор к первой точке дуги и сделайте щелчок левой кнопкой мыши. Затем сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт .
-
Зафиксируйте последнюю точку дуги, для этого подведите курсор к месту, где должна она стоять и сделайте щелчок левой кнопкой мыши.
-
Перемещая курсор растяните «резиновую» рамку дуги до нужных размеров, для завершения процесса рисования дуги ломаной сделайте щелчок левой клавишей мыши. Дуга будет зафиксирована.
-
Продолжайте ввод ломаной или завершите ее.
Рисунок 305. Ввод ломаной с частью линии в виде дуги
